Рудоконтрольные станции — РКС

Рудоконтрольные станции (РКС) применяются для рентгенорадиометрического обогащения руд цветных и благородных металлов. Здесь представлены оборудование и материалы по технологии.

Рудоконтрольные станции (РКС) рентгенорадиометрического обогащения руд цветных и благородных металлов.

Компания ООО «Интегра Ру» специализируется на разработке, производстве, модернизации и сервисном обслуживании рудоконтрольных станций (РКС), которые применяются для рентгенорадиометрической сортировки руд цветных и благородных металлов.

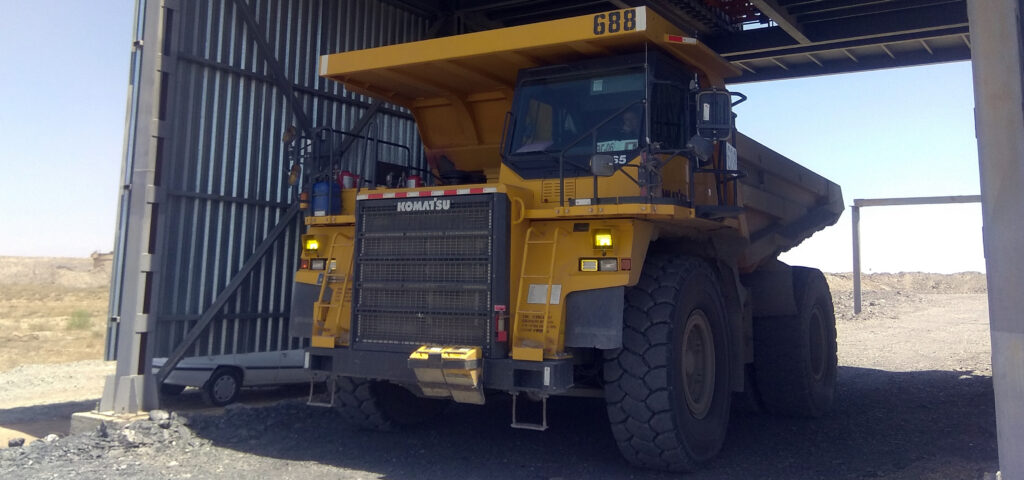

РКС — это программно-управляемые рентгенорадиометрические комплексы, выполняющие крупнопорционную сортировку в автоматическом режиме. РКС предназначены для сортировки сульфидной руды забойного класса крупности порциями, соответствующими объёму большегрузных автосамосвалов различной грузоподъёмности и габаритов.

На сегодняшний день ООО «Интегра Ру» выпускает РКС 4-го поколения. В новой версии реализованы современные технические решения: в составе комплекса применяются полупроводниковые детекторы, обеспечивающие повышенную чувствительность и стабильность измерений при посамосвальной сортировке.

Подтверждением надёжности и эффективности технологии служит многолетний опыт промышленной эксплуатации. Так, РКС 3-го поколения успешно работают на объектах АО «НГМК» с 2016 года, стабильно демонстрируя высокую точность разделения и экономическую отдачу на реальных объёмах руды. Эффект подтверждается расчётами и практическими результатами по конкретным месторождениям: применение технологии позволяет дополнительно извлекать до 20 % металла. (См. статью РКС НГМК).

Оборудование и программное обеспечение (ПО) РКС обеспечивают:

  • рентгенорадиометрическое опробование руды в транспортной ёмкости которое осуществляется в процессе непрерывного перемещения измерительного устройства (ИУ) по огибающей траектории вдоль поверхности анализируемой руды, с поддержанием постоянного расстояния между ИУ и поверхностью руды в процессе опробования. Перемещение ИУ осуществляется оригинальной электромеханической системой с использованием данных лазерных триангуляционных датчиков, которые определяют рельеф руды с высокой точностью. Данная конфигурация оборудования обеспечивает высокую точность анализа и соответственно, качество сортировки.
  • выбор критерия и аналитической формулы классификационного критерия сортировки;
  • определение среднего содержания полезного компонента в руде, сортировку автосамосвалов в соответствии с заданным сортом руды;
  • адресацию (указание места разгрузки) в соответствии с результатами опробования;
  • контроль, проверку работоспособности и управление оборудованием в автоматическом режиме;
  • отображение и архивирование текущих, итоговых и основных технологических и технических показателей;

М-РКС Анимация

В основе этих РКС лежит метод рентгенорадиометрической сортировки руд.

Метод рентгенорадиометрической сортировки руд – это, бесконтактный, экспрессный и неразрушающий метод определения содержания химических элементов в сортируемых порциях руды.

Принцип действия рентгенорадиометрического метода основан на облучении руды первичным излучением рентгеновской трубки, измерении вторичного флуоресцентного излучения от руды на длинах волн, соответствующих определяемым элементам. При этом, массовая доля этих элементов пропорциональна интенсивности их вторичного флуоресцентного излучения.

Работа РКС

Как РКС решает ключевые проблемы горного производства

На практике РКС закрывает самые болезненные точки в цепочке «карьер — фабрика»:

  1. Проблема: высокое разубоживание и нестабильное качество руды.

    Решение: крупнопорционная посамосвальная сортировка позволяет отсекать пустую породу, стабилизировать содержание полезного компонента в питании фабрики, обогащать руду, направляемую на переработку, тем самым увеличивая производство готовой продукции.

  2. Проблема: дорогие и медленные методы контроля качества (пробирный и гамма-активационный анализы).

    Решение: рентгенорадиометрический контроль в цепочке «карьер — фабрика» заменяет эти методы, ускоряя принятие решений и снижая затраты.

  3. Проблема: трудоёмкий ручной пробоотбор, дробление и усреднение.

    Решение: РКС исключает эти операции, снижая влияние человеческого фактора и риски ошибок.

  4. Проблема: неэффективное управление рудными потоками и складами.

    Решение: РКС разделяет руду на сорта прямо на этапе транспортировки — это упрощает планирование, оптимизирует запасы и улучшает контроль баланса металла.

  5. Проблема: высокие эксплуатационные издержки и риски безопасности.

    Решение: комплекс спроектирован для работы в тяжёлых условиях, имеет чрезвычайно низкие эксплуатационные расходы за счёт минимального обслуживания и энергоэффективной конструкции. С точки зрения безопасности РКС принципиально отличается от методов с применением радионуклидов: в составе комплекса нет радиоактивных источников. Рентгеновское излучение генерируется только во время измерения и полностью экранируется конструкцией установки, а работа персонала регламентирована правилами радиационной безопасности для установок с генерирующим излучением. Такой подход обеспечивает высокий уровень защиты персонала и окружающей среды при сохранении точности контроля.
